Microchip數位液位偵測技術，不只能偵測液位

液位偵測（Level Sensing）是現代工業與生活應用中至關重要的一環 。Microchip提出的數位液位偵測（Digital Level Sensing）方案，不僅能精準偵測液位；透過應用優化後，還能擴展至固體物料的監測 。

常見液位偵測技術概覽

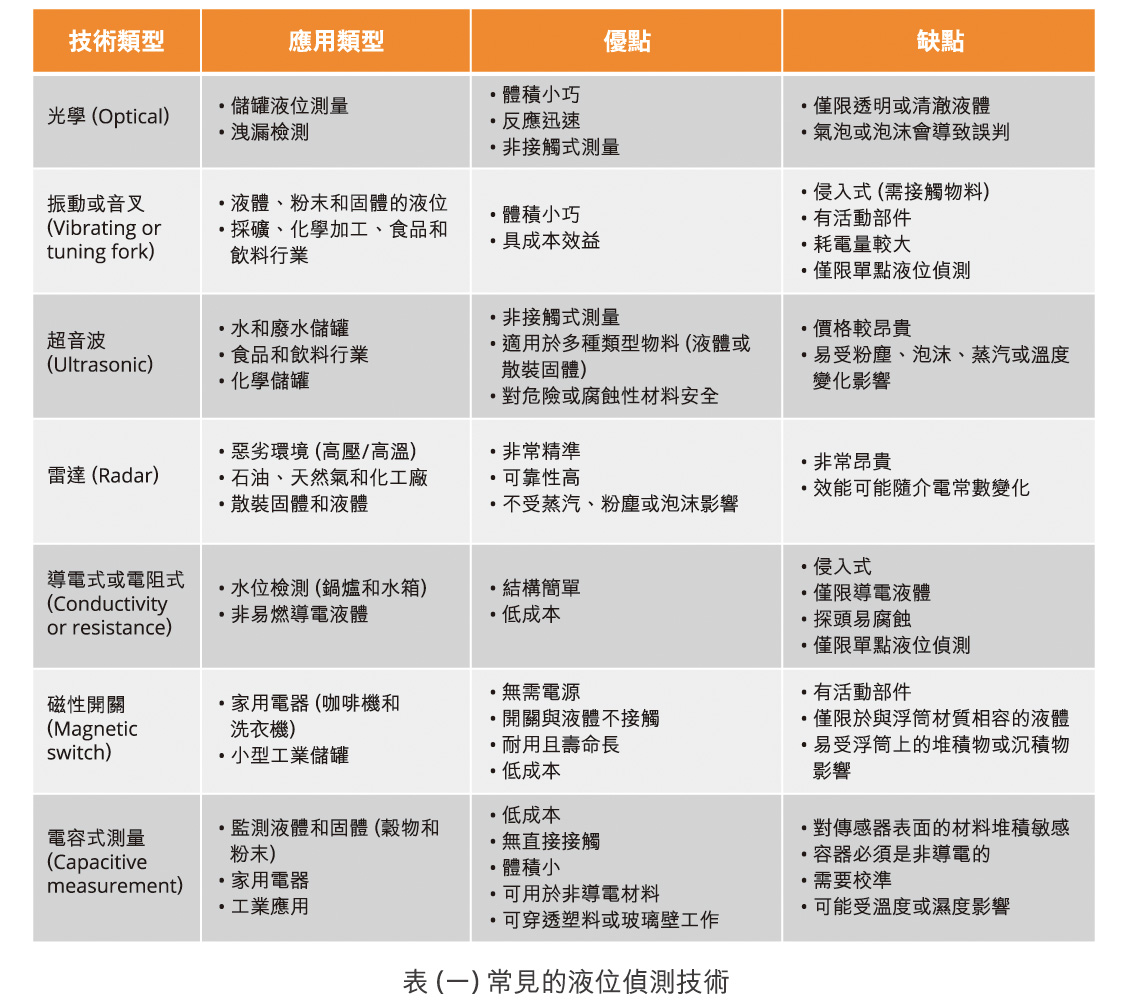

目前的液位偵測技術多元，常見類型與優缺點比較如下表：

技術核心：真正差分同步電容分壓方式（CVD）技術

Microchip的數位液位偵測方案屬於電容式測量技術 。其核心原理是利用兩個感應板（Sensor A & B）搭配兩個類比數位轉換器（ADC）。

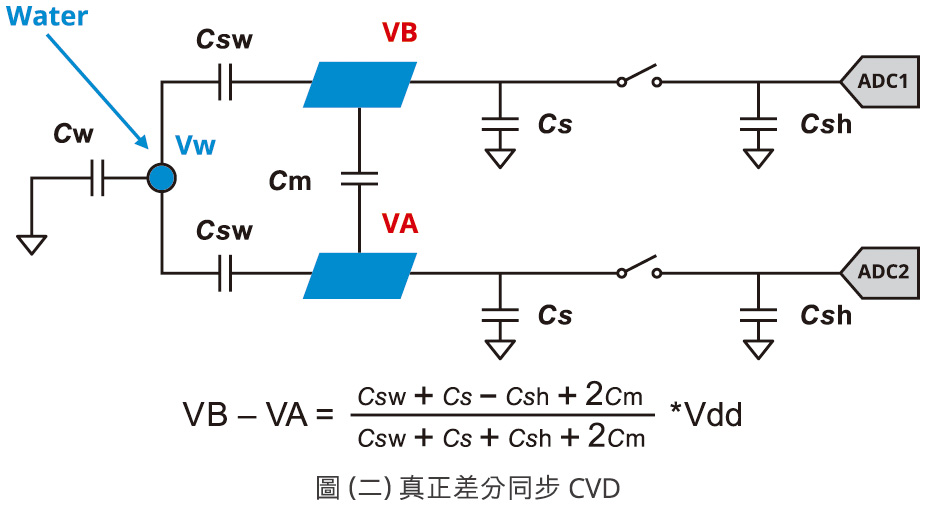

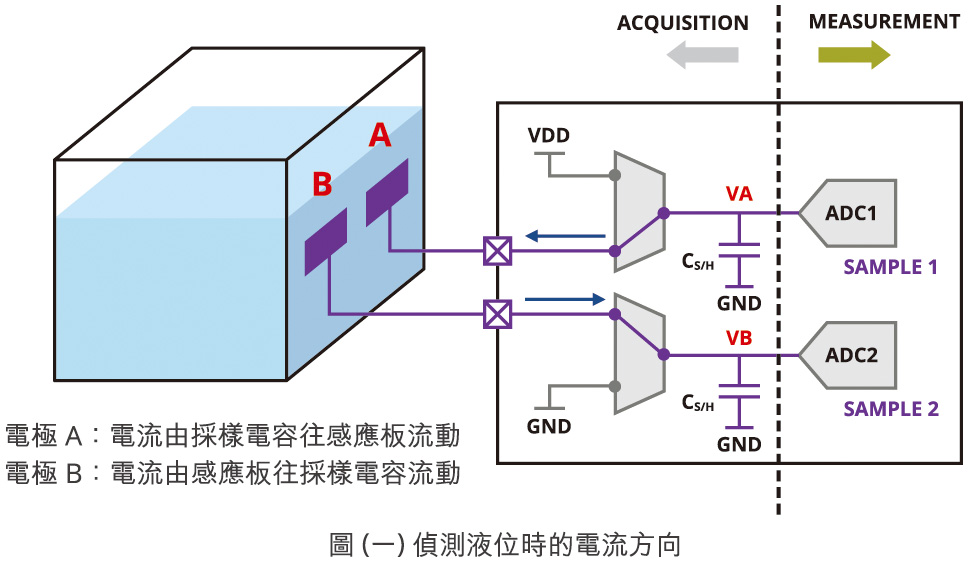

透過CVD（Capacitive Voltage Divider），系統會同步進行電荷轉移：一個感應板將電荷傳向內部ADC採樣電容，另一個則反向傳送 ，如圖一。這種「真正差分同步 CVD」（True Differential Synchronous CVD）最大的特性在於，計算公式中排除了介質本身對地的電位（Vw）與電容（Cw），從而實現純粹的差分感應效果，如圖二 。

該技術的四大核心優勢：

●獨特的接地獨立性（Unique Ground independence）： 有效減少電磁干擾（EMI）或接地迴路造成的誤差 。

●強大的環境適應力（Robustness）： 在高雜訊或溫度劇烈波動的工業環境中，仍能保持高精度測量 。

●非接觸式設計（No direct contact）： 無需接觸介質，避免腐蝕性或高溫液體導致的感測器損耗與污染。

●極具競爭力的成本（Low cost）： 無需特殊或昂貴的感應元件，大幅降低系統開發成本 。

多元化應用：從液體到固體

憑藉上述優勢，此技術除了水、油等液體偵測外，只需針對目標物進行優化，即可廣泛應用於偵測木頭顆粒、咖啡豆和種子等散裝固體 ，如圖三。

如何取得開發資源

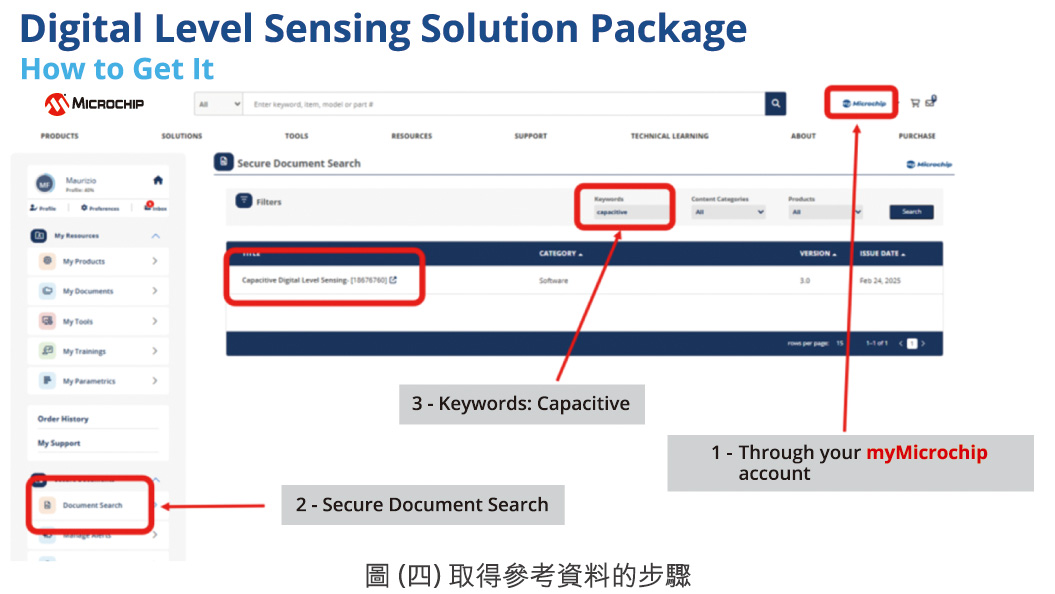

若您對此技術感興趣，可至 Microchip 官網（www.microchip.com）進行以下步驟取得參考資料，如圖四：

1.登入 myMicrochip 帳號 。

2.進入 Secure Document Search 頁面 。

3.搜尋關鍵字 "Capacitive" 。

4.簽署相關 NDA 文件後，即可下載完整技術文檔 。

本文作者為：Microchip資深應用工程師經理 林建益
